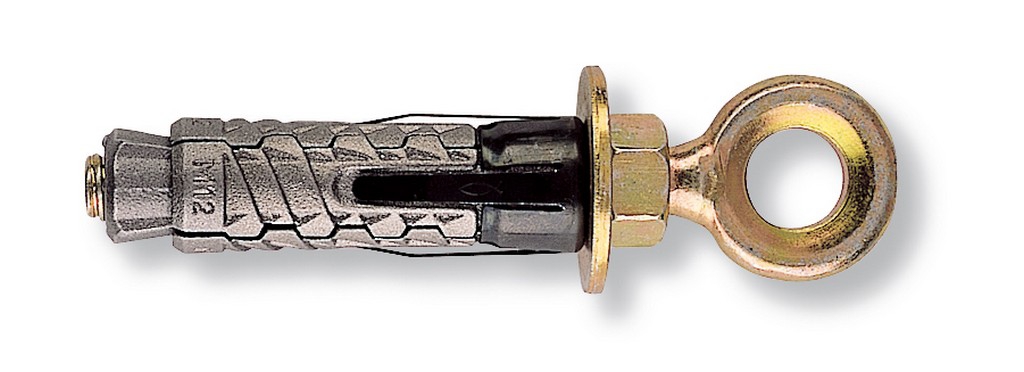

TASSELLO FISHER “GM” CON OCCHIO

TASSELLO FISHER "GM" CON OCCHIO

Ancorante, in ghisa per installazioni NON passanti.

Corpo costituito da 4 settori con lunga espansione.

Completo di occhio classe 8.8 .

I gusci in ghisa sono sagomati appositamente per offrire la massima aderenza anche su roccia e pietra naturale.

Espansione a quattro settori per elevati valori di carico e minore sensibilità alla qualità del foro.

Il corpo particolarmente robusto dell’ancorante permette fissaggi sicuri anche su calcestruzzi di scarsa qualità, murature piene e materiali compatti.

Molla a tulipano in acciaio armonico per massimizzare l’espansione ed impedire la rotazione dell’ancorante nel foro.

Ampia gamma di accessori disponibili: versione S con vite T.E., O con occhiolo,  G con gancio.



Fissaggi

• Calcestruzzo
• Roccia
• Pietra naturale compatta
• Murature di mattoni pieni
• Adatto per installazioni non passanti, a filo parete.
• Applicando la coppia di serraggio prevista il cono espande i quattro gusci in ghisa contro le pareti del foro.



Applicazioni

• Carpenteria metallica pesante

• Tiranti

• Macchinari pesanti

Montaggio

• GM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
• Per una corretta installazione l'occhiolo deve essere contrastato con rondella e dado.
• Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.
