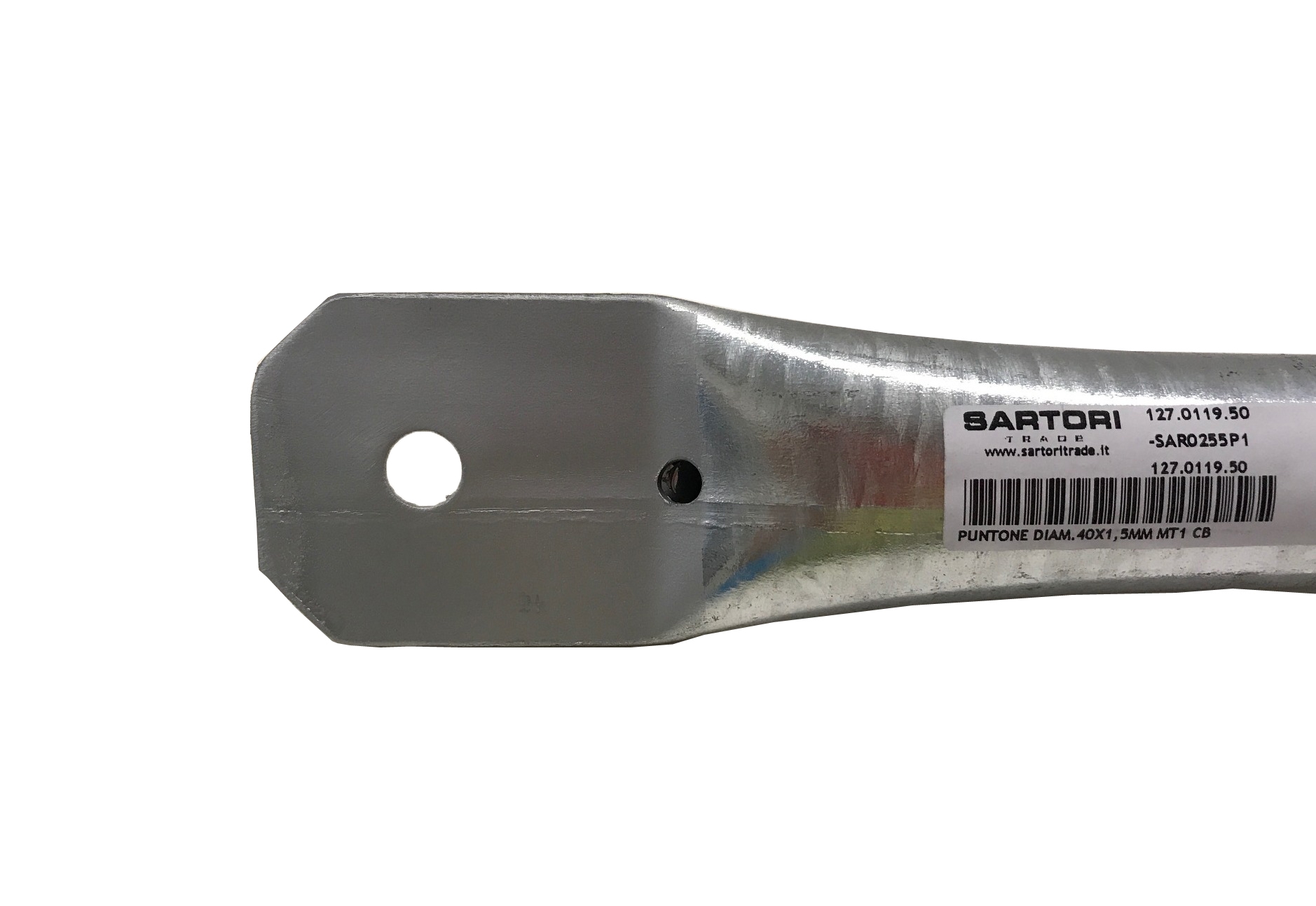

PUNTONE SU PALO CON BULLONI

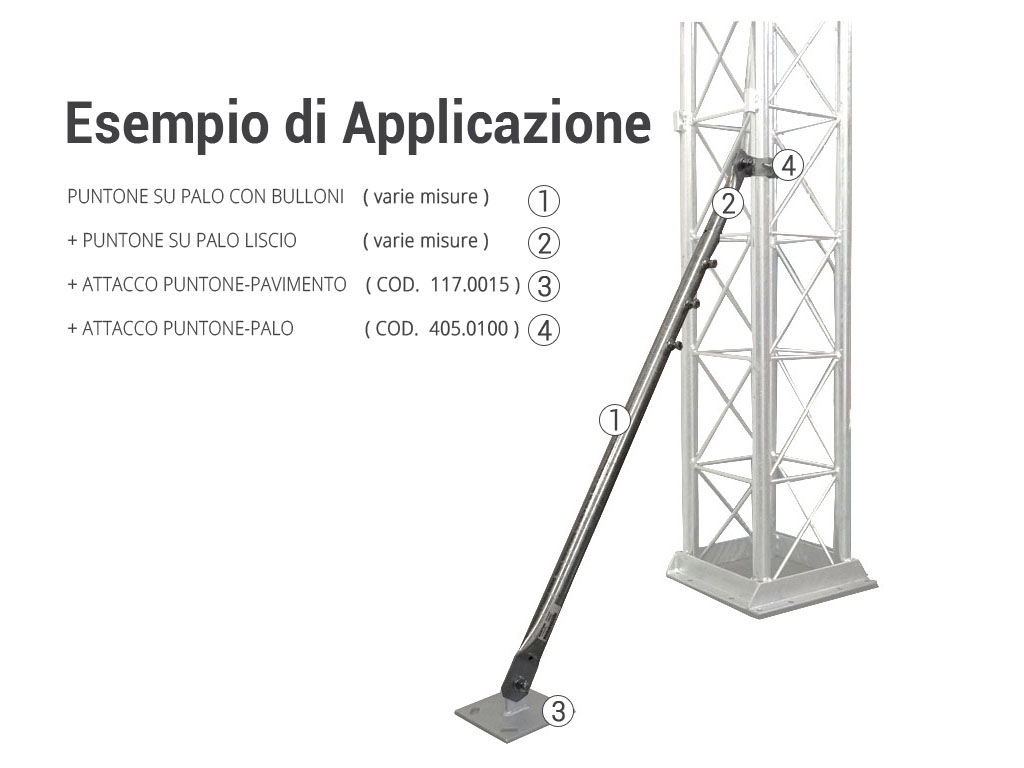

PUNTONE SU PALO CON BULLONI - ESEMPIO DI APPLICAZIONE

ACCESSORI CONTROVENTATURA

PUNTONE SU PALO CON BULLONI

Codice articolo 11610362

Fascia di prezzo: da 25,67 € a 75,47 € + IVA

Prezzi netti per singola misura: vedi la tabella qui sotto.

10 misure disponibili
Categorie:

10 misure disponibili a catalogo

Indica le quantità che ti servono e aggiungile tutte insieme al carrello.

Misure disponibili: codice articolo, descrizione, disponibilità, prezzo netto e quantità da ordinare.
Quantità
127.0119.50 PUNTONE CON BULLONI DIAMETRO 40 X 1,5 MM MT.1 Disponibile 25,67 € + IVA 31,32 € IVA compresa
127.0120 PUNTONE CON BULLONI DIAMETRO 40 X 1,5 MM MT.2 Su ordinazione 38,33 € + IVA 46,76 € IVA compresa
127.0130 PUNTONE CON BULLONI DIAMETRO 40 X 1,5 MM MT.3 Su ordinazione 51,59 € + IVA 62,94 € IVA compresa
127.0130.10 PUNTONE CON BULLONI DIAMETRO 45 X 1,5 MM MT.1 Disponibile 27,39 € + IVA 33,42 € IVA compresa
127.0130.20 PUNTONE CON BULLONI DIAMETRO 45 X 1,5 MM MT.2 Disponibile 41,78 € + IVA 50,97 € IVA compresa
127.0131 PUNTONE CON BULLONI DIAMETRO 45 X 1,5 MM MT.3 Su ordinazione 56,58 € + IVA 69,03 € IVA compresa
127.0131.20 PUNTONE CON BULLONI DIAMETRO 50 X 1,5 MM MT.2 Disponibile 44,14 € + IVA 53,85 € IVA compresa
127.0132 PUNTONE CON BULLONI DIAMETRO 50 X 1,5 MM MT.3 Su ordinazione 61,12 € + IVA 74,57 € IVA compresa
127.0133 PUNTONE CON BULLONI DIAMETRO 55 X 1,5 MM MT.3 Su ordinazione 70,11 € + IVA 85,53 € IVA compresa
127.0134 PUNTONE CON BULLONI DIAMETRO 60 X 1,5 MM MT.3 Disponibile 75,47 € + IVA 92,07 € IVA compresa

Descrizione

PUNTONE SU PALO CON BULLONI

Palo singolo con bulloni M10, lavorato a puntone, per la controventatura rigida. Pressato, smussato, forato e zincato, dopo la lavorazione.

La controventatura a puntoni permette installazioni con fissaggi a 2 punti, purchè l'angolo di applicazione sia tra 90° e 120°.

Lavorazioni:

- schiacciamento in pressa idraulica,

- foratura per bullone M12,

- svasatura foro bullone,

- zincatura a freddo.

Caratteristiche

Le caratteristiche del tubo di vari spessori, costruito secondo le norme UNI 7947, sono le seguenti:

  • Snervamento = 330 N / mm² minimo
  • Allungamento = 20% minimo
  • Spessore: secondo norme DIN 7947



La zincatura dei pali per antenne

Le caratteristiche di zincatura sono in ottemperanza della norma UNI ISO 1461, sono le seguenti:

  • lo spessore medio del rivestimento deve essere almeno 45 micron (spessore acciaio < 1,5mm);
  • lo spessore medio di almeno 55 micron (spessore acciaio tra 1,5 e 3,0mm);
  • lo spessore medio di almeno 70 micron (spessore acciaio tra 3,1 e 6,0mm);
  • lo spessore medio di almeno 85 micron (spessore acciaio > 6mm).



Le procedure per una zincatura a caldo o a fuoco (per immersione) secondo la norma UNI ISO 1461 sono:

  • sgrassaggio con passivante;
  • decapaggio in acido cloridrico;
  • lavaggio in acqua;
  • flussaggio con sale e acqua;
  • preriscaldamento dei prodotti a 100°C;
  • immersione in vasca di zincatura a 450°C;
  • raffreddamento (acqua/aria).

Caratteristiche tecniche

Caratteristiche tecniche dell'articolo
Codice articolo 11610362
Tipo di Controventatura
