CONNETTORE COASSIALE N F A PANNELLO A VITONE A CRIMPARE

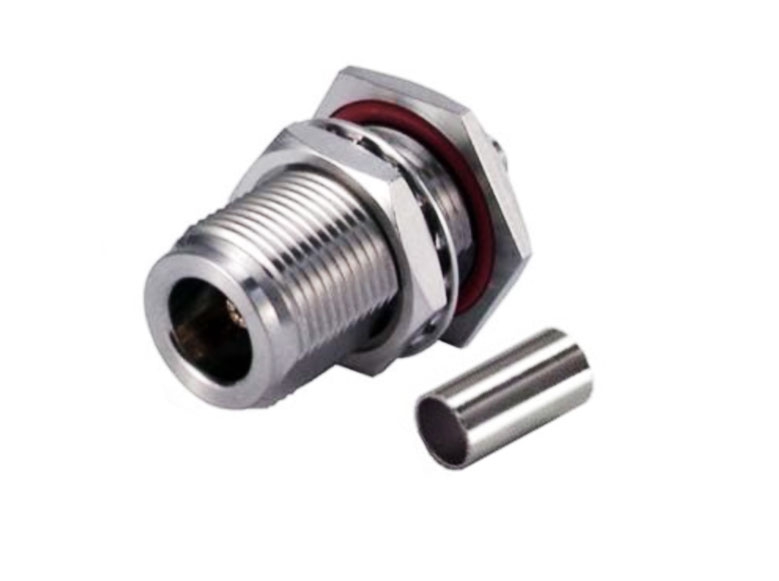

CONNETTORE COASSIALE N FEMMINA A PANNELLO A VITONE A CRIMPARE

Tipo connettore : presa N

Materiale corpo: ottone nichelato

Contatto : ottone dorato

Isolante in PTFE

Terminazione: a crimpare

Montaggio: a pannello

Impendenza : 50/75 Ohm

Connettore N da pannello a vitone diametro foro d.16,1mm.

Il connettore N è uno dei più diffusi connettori coassiali in radiofrequenza.

Lo si trova su antenne, su apparecchiature radio professionali e radioamatoriali e su strumentazione di misura.

I connettori N sono progettati per soddisfare l'esigenza di un connettore RF duraturo, resistente alle intemperie, con prestazioni costanti fino a 11 GHz.

L'attacco a vite lo rende meccanicamente robusto ed adatto a situazioni critiche, infatti fu ideato per applicazioni militari negli anni '40 durante la seconda guerra mondiale.

La presenza di una guarnizione interna ne garantisce l'impermeabilità.

I nostri connettori N sono dotati di meccanismi di accoppiamento filettati e sono completamente compatibili con connettori N realizzati secondo le specifiche MIL-C-39012.

Questi connettori sono utilizzati in tutti i sistemi in cui le prestazioni eccellenti RF e meccaniche sono fondamentali.



Dati Elettrici dei Connettori N

Frequenza di lavoro da 0 ÷ 11GHz,

La tensione di picco max 2500V,

VWSR 1,30 max da 0÷11GHz su connettori dritti.

VWSR 1,35 max da 0÷11GHz su connettori ad angolo.

Perdita di inserzione 0,15 dB max @ 10 GHz

Temperatura di lavoro -55 ° C a 85 ° C

Impedenza 50/75Ω.
