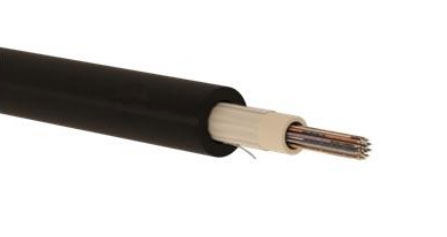

CAVO MONOMODALE 9/125 GUAINA PE

Name: CAVO MONOMODALE 9/125 GUAINA PE
SKU: 706017
Price: 1.44 EUR
Availability: InStock

Codice articolo 706017

Fascia di prezzo: da 1,44 € a 2,48 € + IVA

Prezzi netti per singola misura: vedi la tabella qui sotto.

2 misure disponibili

Categorie:

CAVO FIBRA OTTICA

2 misure disponibili a catalogo

Indica le quantità che ti servono e aggiungile tutte insieme al carrello.

Misure disponibili: codice articolo, descrizione, disponibilità, prezzo netto e quantità da ordinare.
				Quantità
730.0015	CAVO OTTICO 9/125 12 FIBRE OS2 LOOSE DIELETTRICO GUAINA PE	Disponibile	1,44 € + IVA 1,76 € IVA compresa	Quantità di CAVO OTTICO 9/125 12 FIBRE OS2 LOOSE DIELETTRICO GUAINA PE
730.0016	CAVO OTTICO 9/125 24 FIBRE OS2 LOOSE DIELETTRICO GUAINA PE	Disponibile	2,48 € + IVA 3,02 € IVA compresa	Quantità di CAVO OTTICO 9/125 24 FIBRE OS2 LOOSE DIELETTRICO GUAINA PE

Descrizione

CAVO MONOMODALE 9/125 GUAINA PE

Descrizione

1. Fibra ottica: monomodale
2. Tubetto: materiale termoplastico (PBT)
3. Tenuta interna al tubo ai liquidi: gel
4. Rinforzo: filato di vetro
5. Guaina esterna: rivestimento HDPE

Principali caratteristiche meccaniche

• Temperature trasporto e deposito	-40/+70°
• Temperature installazione	-5/+50°
• Temperature esercizio	-20/+70°
• Massima tenuta di tiro (N)	1500
• Resistenza allo schiacciamento (N/cm)	150
• Raggio minimo di curvatura	60
• Spessore nominale guaina esterna (mm)	1,2
• Dimensioni nominali	6,1
• Peso nominale (Kg/km)	37
• Marcatura guaina esterna	Anno di produzione - n. e tipo di fibra - metrica

CARATTERISTICHE DIMENSIONALI E TRASMISSIVE FIBRE MONOMODALI

Specifiche DIMENSIONALI	9/125 OS2
• Diametro core	9 +/- 1μm
• Diametro cladding	125 +/- 1μm
• Diametro rivestimento esterno	245 +/- 7μm
• Non circolarità del cladding	≤ 1%
• Non circolarità del core	≤ 6%
• Non circolarità del rivestimento colorato	≤ 6%
• Errore di concentricità core/cladding	≤ 0.6μm
• Errore di concentricità cladding/rivestimento	≤ 12μm
• Fibre CURL (radius)	≥ 4metri
• Attenuazione fibra a 1310 nm	≤ 0.35 dB/km
• Attenuazione fibra a 1550 nm	≤ 0.22 dB/km
• Uniformità di attenuazione 1310/1550	≤ 0.1 dB

Specifiche OTTICHE	9/125 OS2
• Lunghezza d'onda di taglio	≤ 1260μm
• Diametro campo modale a 1310 nm	9.1 +/- 0.5μm
• Diametro campo modale a 1550 nm	10.2 +/- 1μm

Specifiche MECCANICHE	9/125 OS2
• Attenuazione con curva (100 pieghe Ø 60 mm)	≤ 0.05Db a 1550nm
• Test prova alla colorazione fibre	1% (durata sforzo 1s 0.69Gpa)
• Tensione trazione dinamica	≥ 45N
• Fatica dinamica (nd)	≥ 20
• Resistenza del rivestimento	1.3 < Fmed < 3N & Fmax < 8.9N

Specifiche AMBIENTALI	9/125 OS2
• Cicli variazione termica	≤ 0.05 dB/km a 1550nm
• Durata 30 gg a +85°	≤ 0.05 dB/km a 1550nm
• Durata 30 gg a +85° a 85% di umidità	≤ 0.05 dB/km a 1550nm

Dispersione CROMATICA	9/125 OS2
• Lunghezza d’onda di pressione nulla λo	1300-1320nm
• Valore tipico λo	1310nm
• Pendenza a λo: So	≤ 0.090 ps/(nm2.km)
• Valore tipico pendenza So	0.086 ps/(nm2.km)
• Valore tipico C D @ 1550nm	17 ps/(nm.km)
• Dispersione cromatica @ 1285-1330nm	≤ 2.8 ps/(nm.km)
• Dispersione di polarizzazione PMD	≤ 0.2 ps.km-1⁄2
• Dispersione di polarizzazione PMDq (link)	≤ 0.08 ps.km-1⁄2

Dimensioni della FIBRA DI VETRO	9/125 OS2
• 1 Core/Nucleo	9 µm
• 2 Cladding/Mantello	125 µm
• 3 Ricostruzione primaria	250 µm

• I valori ottici trasmissivi sono garantiti per lunghezze di cavo superiori ai 1000 mt.

• Invecchiato in idrogeno 1% ad una atmosfera in conformità alla norma IEC60793-2.
• Le fibre ottiche sono totalmente conformi alle norme: ITU 652, EN 60793-1 & IEC/EN 60793-2.

STANDARD

Cavi e fibre ottiche	Sistemi di cablaggio	Applicazioni
IEC/EN 60793	EN 50173	IEEE 802.3 10M a 10 Gbit
IEC/EN 60794-1	ISO 11801	IEEE 802.5 Token ring
		ANSI X3T9-5 (FDDI)
		ATM (155, 622, ...)
