CAVO MONOMODALE 4 FIBRE OTTICHE INTESTATE SC/APC GUAINA ACCIAIO ARMATO

Name: CAVO MONOMODALE 4 FIBRE OTTICHE INTESTATE SC/APC GUAINA ACCIAIO ARMATO
SKU: 706008
Price: 280.00 EUR
Availability: InStock

Codice articolo 706008

Fascia di prezzo: da 280,00 € a 950,53 € + IVA

Prezzi netti per singola misura: vedi la tabella qui sotto.

6 misure disponibili

CAVO MONOMODALE 4 FIBRE OTTICHE INTESTATE SC-APC GUAINA ACCIAIO ARMATO

Categorie:

CAVO FIBRA OTTICA

6 misure disponibili a catalogo

Indica le quantità che ti servono e aggiungile tutte insieme al carrello.

Misure disponibili: codice articolo, descrizione, disponibilità, prezzo netto e quantità da ordinare.
				Quantità
750.0005	4FIBRE SC/APC GUAINA ACCIAIO ARMATO 50MT CAVO MONOMODALE 4FIBRE SC/APC GUAINA ACCIAIO ARMATO 50MT	Su ordinazione	280,00 € + IVA 341,60 € IVA compresa	Quantità di CAVO MONOMODALE 4FIBRE SC/APC GUAINA ACCIAIO ARMATO 50MT
750.0010	4FIBRE SC/APC GUAINA ACCIAIO ARMATO 100MT CAVO MONOMODALE 4FIBRE SC/APC GUAINA ACCIAIO ARMATO 100MT	Su ordinazione	391,58 € + IVA 477,73 € IVA compresa	Quantità di CAVO MONOMODALE 4FIBRE SC/APC GUAINA ACCIAIO ARMATO 100MT
750.0015	4FIBRE SC/APC GUAINA ACCIAIO ARMATO 150MT CAVO MONOMODALE 4FIBRE SC/APC GUAINA ACCIAIO ARMATO 150MT	Su ordinazione	526,31 € + IVA 642,10 € IVA compresa	Quantità di CAVO MONOMODALE 4FIBRE SC/APC GUAINA ACCIAIO ARMATO 150MT
750.0020	4FIBRE SC/APC GUAINA ACCIAIO ARMATO 200MT CAVO MONOMODALE 4FIBRE SC/APC GUAINA ACCIAIO ARMATO 200MT	Su ordinazione	661,05 € + IVA 806,48 € IVA compresa	Quantità di CAVO MONOMODALE 4FIBRE SC/APC GUAINA ACCIAIO ARMATO 200MT
750.0025	4FIBRE SC/APC GUAINA ACCIAIO ARMATO 250MT CAVO MONOMODALE 4FIBRE SC/APC GUAINA ACCIAIO ARMATO 250MT	Su ordinazione	795,79 € + IVA 970,86 € IVA compresa	Quantità di CAVO MONOMODALE 4FIBRE SC/APC GUAINA ACCIAIO ARMATO 250MT
750.0030	4FIBRE SC/APC GUAINA ACCIAIO ARMATO 300MT CAVO MONOMODALE 4FIBRE SC/APC GUAINA ACCIAIO ARMATO 300MT	Su ordinazione	950,53 € + IVA 1.159,65 € IVA compresa	Quantità di CAVO MONOMODALE 4FIBRE SC/APC GUAINA ACCIAIO ARMATO 300MT

Descrizione

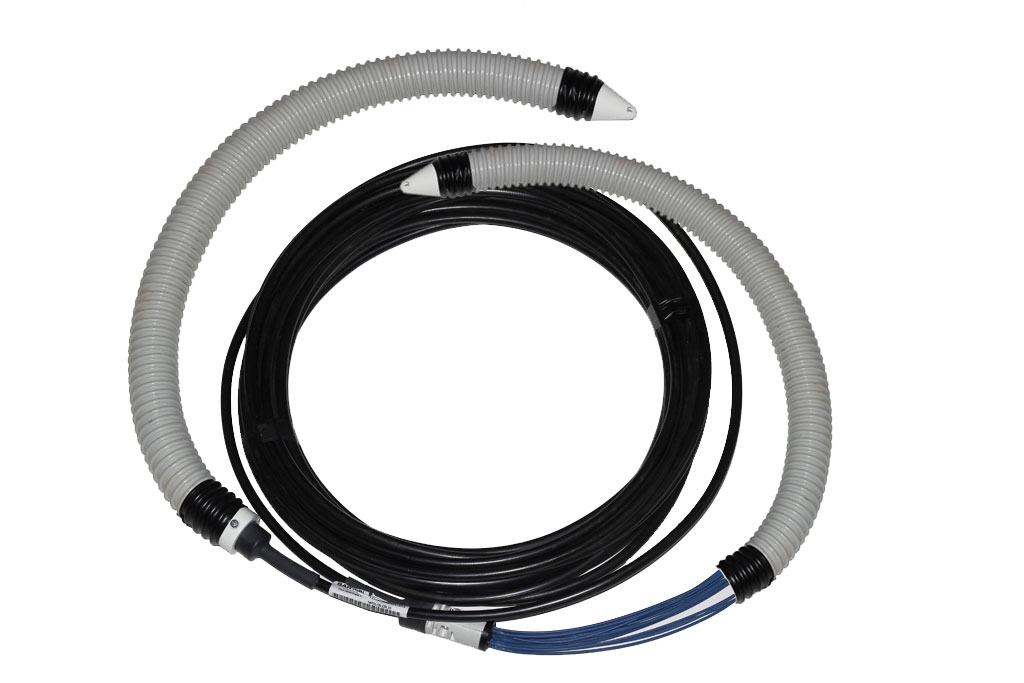

CAVO MONOMODALE 4 FIBRE OTTICHE INTESTATE SC-APC GUAINA ACCIAIO ARMATO

Il cavo in fibra ottica per esterno con guaina in acciaio a tubo centrale ospita fino ad un massimo di 24 fibre ottiche.

Il rivestimento secondario è di 250 micron, mentre la guaina esterna è in Politilene ad alta densità (PEHD).

L’armatura in acciaio corrugato offre una sicura ed efficace protezione meccanica nei confronti dei roditori e delle sollecitazioni a compressioni e
una barriera alla penetrazione dell’acqua e/o alle sostanze di origine organica.

I cavi precablati in laboratorio sono la soluzione più rapida ed economica per eseguire i collegamenti in fibra ottica, con un’installazione semplice, eseguibile anche da personale non specializzato.

Fornibili con cavi multimodali e monomodali.

Sono dotati di terminazione completa delle due teste con connettori ottici, tubo corrugato termosaldato Ø 40 a protezione delle fibre connettorizzate, collaudo delle fibre con power-meter (OTDR a richiesta).

Forniti in bobine da:

750.0005: in bobina da 50mt
750.0010: in bobina da 100mt
750.0015: in bobina da 150mt
750.0020: in bobina da 200mt
750.0025: in bobina da 250mt
750.0030: in bobina da 300mt

N.B. per la posa necessita di cavidotto del diametro utile di almeno 50mm.

CARATTERISTICHE DIMENSIONALI E TRASMISSIVE FIBRE MONOMODALI

Specifiche DIMENSIONALI	9/125 OS2
• Diametro core	9 +/- 1μm
• Diametro cladding	125 +/- 1μm
• Diametro rivestimento esterno	245 +/- 7μm
• Non circolarità del cladding	≤ 1%
• Non circolarità del core	≤ 6%
• Non circolarità del rivestimento colorato	≤ 6%
• Errore di concentricità core/cladding	≤ 0.6μm
• Errore di concentricità cladding/rivestimento	≤ 12μm
• Fibre CURL (radius)	≥ 4metri
• Attenuazione fibra a 1310 nm	≤ 0.35 dB/km
• Attenuazione fibra a 1550 nm	≤ 0.22 dB/km
• Uniformità di attenuazione 1310/1550	≤ 0.1 dB

Specifiche OTTICHE	9/125 OS2
• Lunghezza d'onda di taglio	≤ 1260μm
• Diametro campo modale a 1310 nm	9.1 +/- 0.5μm
• Diametro campo modale a 1550 nm	10.2 +/- 1μm

Specifiche MECCANICHE	9/125 OS2
• Attenuazione con curva (100 pieghe Ø 60 mm)	≤ 0.05Db a 1550nm
• Test prova alla colorazione fibre	1% (durata sforzo 1s 0.69Gpa)
• Tensione trazione dinamica	≥ 45N
• Fatica dinamica (nd)	≥ 20
• Resistenza del rivestimento	1.3 < Fmed < 3N & Fmax < 8.9N

Specifiche AMBIENTALI	9/125 OS2
• Cicli variazione termica	≤ 0.05 dB/km a 1550nm
• Durata 30 gg a +85°	≤ 0.05 dB/km a 1550nm
• Durata 30 gg a +85° a 85% di umidità	≤ 0.05 dB/km a 1550nm

Dispersione CROMATICA	9/125 OS2
• Lunghezza d’onda di pressione nulla λo	1300-1320nm
• Valore tipico λo	1310nm
• Pendenza a λo: So	≤ 0.090 ps/(nm2.km)
• Valore tipico pendenza So	0.086 ps/(nm2.km)
• Valore tipico C D @ 1550nm	17 ps/(nm.km)
• Dispersione cromatica @ 1285-1330nm	≤ 2.8 ps/(nm.km)
• Dispersione di polarizzazione PMD	≤ 0.2 ps.km-1⁄2
• Dispersione di polarizzazione PMDq (link)	≤ 0.08 ps.km-1⁄2

Dimensioni della FIBRA DI VETRO	9/125 OS2
• 1 Core/Nucleo	9 µm
• 2 Cladding/Mantello	125 µm
• 3 Ricostruzione primaria	250 µm

• I valori ottici trasmissivi sono garantiti per lunghezze di cavo superiori ai 1000 mt.

• Invecchiato in idrogeno 1% ad una atmosfera in conformità alla norma IEC60793-2.
• Le fibre ottiche sono totalmente conformi alle norme: ITU 652, EN 60793-1 & IEC/EN 60793-2.
